1

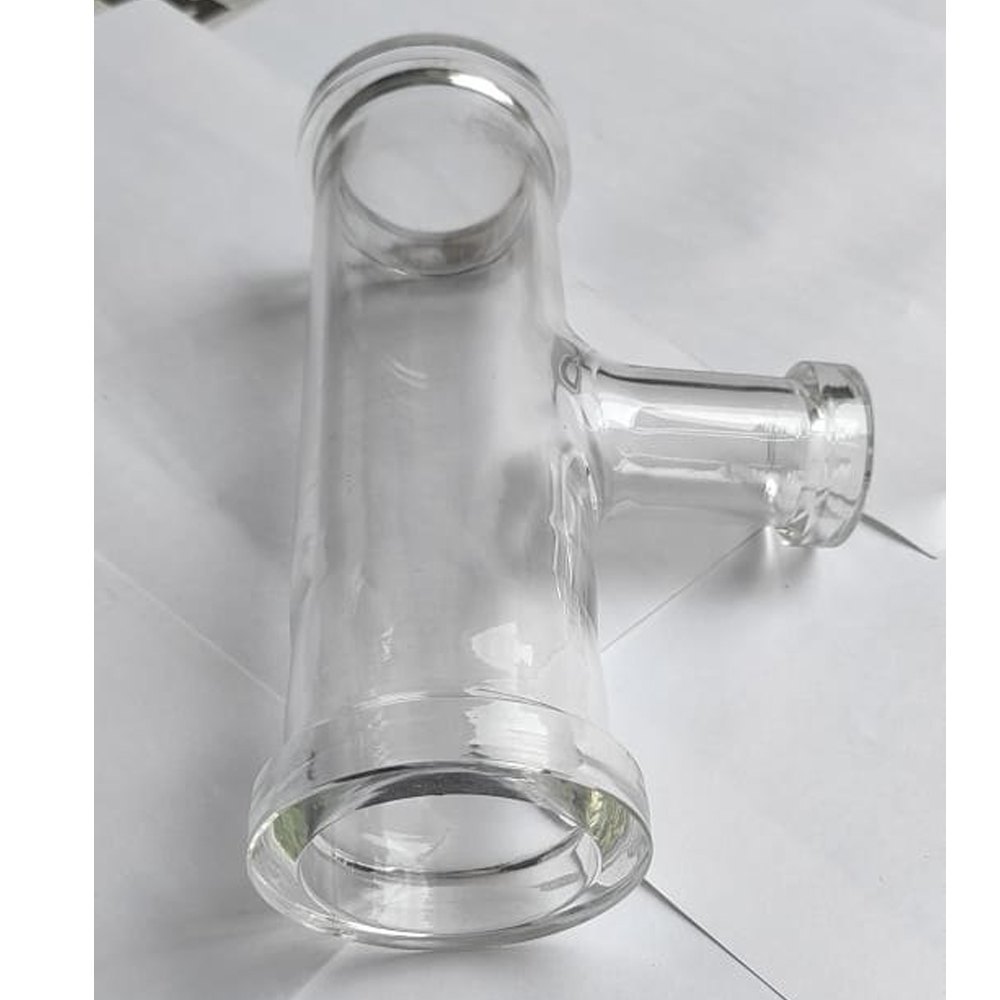

unequal teel 2

Cat.Ref. DN DN1 L L1
 PTU1/0.7 25 15 150 75
 PTU1.5/1 40 25 200 75
 PTU2/1 50 25 200 80
 PTU2/1.5 50 40 200 100
 PTU3/1 80 25 250 100
 PTU3/1.5 80 40 250 100
 PTU3/2 80 50 250 115
 PTU4/1 100 25 250 110
 PTU4/1.5 100 40 250 125
 PTU4/2 100 50 250 125
 PTU4/3 100 80 300 150
 PTU6/1 150 25 250 150
 PTU6/1.5 150 40 250 150
 PTU6/2 150 50 250 150
 PTU6/3 150 80 300 175
 PTU6/4 150 100 300 200
 PTU9/1 225 25 300 185
 PTU9/1.5 225 40 300 185
 PTU9/2 225 50 300 185
 PTU9/3 225 80 300 210
 PTU9/4 225 100 450 250
 PTU9/6 225 150 450 275
 PTU12/1 300 25 400 230
 PTU12/1.5 300 40 400 230
 PTU12/2 300 50 400 230
 PTU12/3 300 80 400 275
 PTU12/4 300 100 400 275
 PTU12/6 300 150 450 300
 PTU12/9 300 225 600 300
 PTU16/1.5 400 40 400 275
 PTU16/2 400 50 400 275
 PTU16/3 400 80 400 300
 PTU16/4 400 100 400 300
 PTU16/6 400 150 500 350
 PTU16/9 400 225 800 450
 PTU16/12 400 300 800 450
 PTU18/1.5 450 40 400 300
 PTU18/2 450 50 400 300
 PTU18/3 450 80 400 320
 PTU18/4 450 100 400 320
 PTU18/6 450 150 600 380
 PTU18/9 450 225 800 400
 PTU18/12 450 300 800 400
 PTU24/4 600 100 600 450
 PTU24/6 600 150 600 450
 PTU24/9 600 225 800 525
 PTU24/12 600 300 800 525
